Каков принцип работы смотрового стекла уровня масла?

Поддержание соответствующего уровня масла имеет решающее значение для обеспечения стабильной работы и продления срока службы различного механического оборудования. Ан смотровое стекло уровня масла (как устройство наблюдения за уровнем масла) является важным компонентом в достижении этой цели.

I. Основная конструкция смотрового стекла уровня масла

Чтобы понять принцип работы смотровое стекло уровня масла , сначала необходимо понять его основную структуру.

Судя по предоставленной вами информации, смотровое стекло уровня масла обычно устанавливается на корпусе или масляном баке машин, использующих масло. Его основные компоненты включают в себя:

• Смотровое окно (стекло или прозрачный пластик): Это светопропускающая часть, через которую пользователь непосредственно наблюдает за маслом, требующая высокой прозрачности и определенной устойчивости к температуре, давлению и коррозии масла.


• Кузов/Рама : Обычно изготавливается из металла (например, алюминия, латуни или нержавеющей стали) или высокопрочного пластика, используется для крепления и герметизации смотрового окна к стене оборудования.


• Уплотнительные компоненты (уплотнительные кольца или прокладки): Убедитесь, что соединение между смотровым стеклом уровня масла и оборудованием герметично.


• Масштаб или маркировка (необязательно): Используется для обозначения верхнего и нижнего пределов нормального объема масла, т. е. верхней и нижней линий (границ) уровня масла.



II. Простой и эффективный принцип работы смотровых стекол уровня масла

Принцип работы смотровое стекло уровня маслаes основан на двух фундаментальных физических понятиях: принципе сообщающихся сосудов и принципе преломления света.

1. Принцип сообщения сосудов (косвенные смотровые стекла уровня масла)

Для некоторых удлиненных или трубчатых указателей уровня масла (обычно определяемых как смотровое стекло уровня маслаes ), установленные сбоку от масляного бака, часто используют принцип сообщающихся сосудов:

• Связь: Масляная камера смотрового стекла соединена с масляным баком внутри оборудования.


• Баланс: Согласно принципу сообщающихся сосудов, при гидростатическом равновесии поверхность масла внутри резервуара и в смотровом окошке смотрового стекла уровня масла останется на одном горизонтальном уровне.


• Индикация: Таким образом, наблюдая за уровнем масла, отображаемым в смотровом стекле, пользователь может напрямую узнать текущий объем масла внутри оборудования.


2. Принцип преломления света (интуитивное наблюдение за уровнем масла через смотровое стекло)

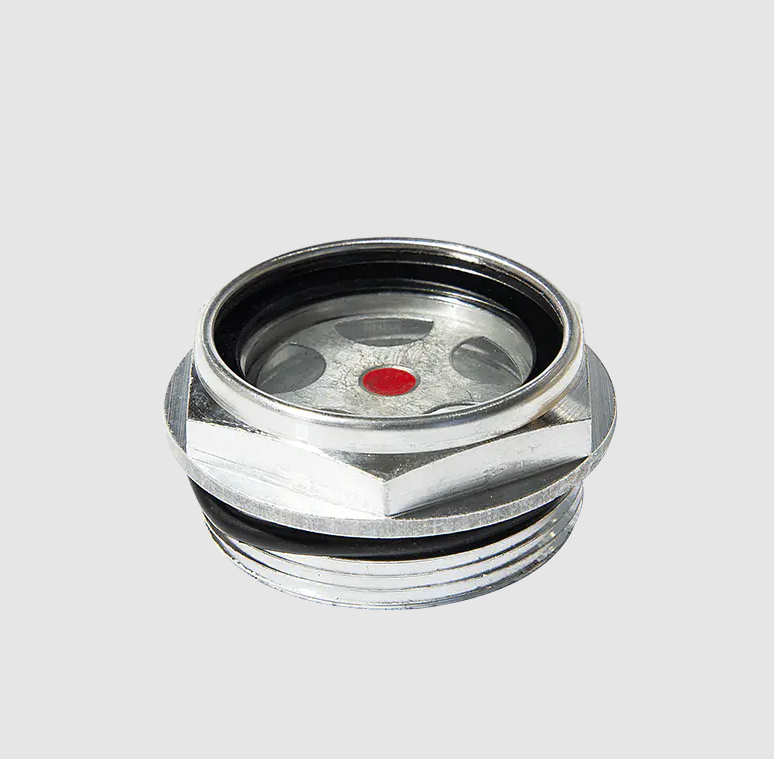

Для наиболее распространенного смотрового стекла уровня масла с круглой резьбой принцип более интуитивен и в основном использует преломление света в различных средах и цвет масла:

• Окно наблюдения: Когда свет проходит через смотровое стекло, угол преломления различается в зависимости от того, заполнена ли внутренняя часть маслом (одна среда) или воздухом (другая среда).


• Граница уровня масла: Смотровое стекло уровня масла четко показывает границу раздела между маслом (обычно желтого или коричневого цвета) и воздухом или паром внутри бака, т. е. уровень масла.


• Оценка уровня масла: Пользователям нужно только наблюдать, находится ли поверхность масла между отмеченными верхней и нижней линиями (границами), чтобы определить, в норме ли уровень масла. Если уровень масла выше верхнего предела, это указывает на слишком много масла; если оно ниже нижнего предела, это указывает на слишком мало масла. И то, и другое требует своевременной корректировки или пополнения.



III. Важность и применение смотровых стекол уровня масла

Являясь важным устройством контроля гидравлического оборудования и систем смазки, смотровое стекло уровня масла Его функция не просто эстетическая.

• Функциональная гарантия: Правильный уровень масла необходим для нормальной работы гидравлического оборудования, такого как цилиндры, насосы, гидравлические клапаны, гидравлические силовые агрегаты и дизельные двигатели.


• Предотвращение неисправностей: Слишком много или слишком мало масла повлияет на механическую работу, вызывая неисправности или несчастные случаи, а также сокращая срок службы. Смотровые стекла уровня масла помогают операторам быстро выявлять и устранять эти проблемы.


• Простота обслуживания: Он обеспечивает простой, быстрый и неинвазивный метод проверки уровня масла, значительно упрощая текущее обслуживание оборудования.



Поняв, как работают смотровые стекла уровня масла, пользователи смогут лучше понять важность регулярной проверки уровня масла и обеспечения того, чтобы оборудование всегда было в оптимальном рабочем состоянии.
